            LEDライトパネル & ELシート
                 LED Light Panel   & EL-sheet    Lumitechno co.,Ltd

LEDライトパネル(LED Light Panel)

 LEDライトパネルは高効率のLEDを光源に使用した平面照明パネルです。
弊社のライトパネルは日亜化学の高輝度白色chipを採用していますので、側面からの光が反対側までよく届き、板面の中央部分を最も明るくしています。
板面全体の輝度均一度85%以上で、全体に光ムラの無い高輝度照明パネルです。
 パネルの平面照度は2000ルクス/600cd以上を基本としています。LEDチップの色温度も標準白色の7000Kと3000k(電球色)、5000k(ナチュラルな昼白色)などを用意しています。広告写真(ポスター)などに最適な色温度のLEDライトパネルをお使いください。平均寿命は50,000時間で5年8ヶ月以上です。

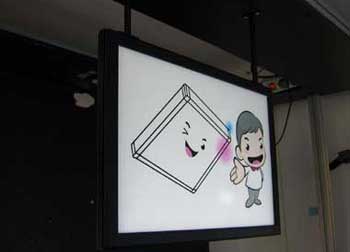

LEDライトパネルB0G 伊丹空港ANA到着 LEDライトパネルA3G (シルバーフレーム)
伊丹空港リムジンバス案内板(B0Gスナップ型) LEDライトパネルA3 (シルバーフレーム)
電照用インクジェットメディア
  LED-chipの平均寿命50,000時間              LED−chipは日亜chip使用
 ELシート(EL Sheet)
ELシートは薄い(0.6mm程度)シート状で、全体に均一輝度を持つ光源。柔軟性が高く、設置状況の自由度において優れています。建物の丸柱やアール状の壁などにも容易に取り付けられ、サインや環境用の風景写真などのバックライトとして均一な影のない光源で、板面を美しく見せます。
弊社のELシートは、高輝度:300カンデラ(1000Lux)の明るさがあり、昼間や明るい商業施設などの写真パネル、大判サインなどの光源としても使用出来ます。
サインや写真パネルのデザインに合せての加工(カット)なども簡単に出来、オリジナル性の高いサイン等において、より上質な製品へグレードアップが出来ます。

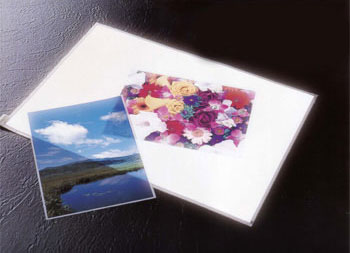

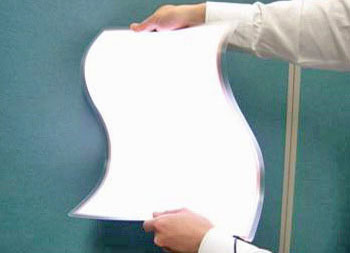

 ELシート  ELシート 曲げ点灯
 薄くて軽い商品 (厚み約0.5mm程度)  300カンデラ 液晶テレビ程度の明るさ
輝度半減寿命平均
 3000〜3500時間

LEDライトパネルの特徴はパネル周囲のアルミフレームに白色LEDを内蔵して、高効率の導光板とLGPパターン反射を利用して、ライトパネルの板面全体を均一に発光さすようにした製品です。
弊社のLEDライトパネルの特徴は、フレーム薄さ細さ、(厚み24mm幅23mm)、導光板の照度均一度、(85%以上)、消費電力の低さ、(蛍光灯の1/6の省エネ設計)、寿命の長さ(長寿命50,000時間以上:1日24時間点灯で約6年間)。

 LEDライトパネルのフレームの構造は
スナップ型の前面四方バネ跳上げ式、屋外用の全面扉一方開閉式などメディア交換をし易くしています。また屋外用は鍵付きとして、いたずら防止をしています。

写真やポスターなどを度々交換して、購買意欲をかき立てる宣伝用の電飾パネルなどに最適です。
標準サイズはB5〜B0までのアルミシルバーとブラック。特注サイズの製作もいたします。(スナップ型の最大サイズ1200×2400まで)。
また、輝度の高い高輝度タイプ(3500Lux〜10000Lux)なども製作いたします。


LEDライトパネル 置スタンドA4 LEDライトモジュールをFix裏側設置
 LEDライトパネル 置スタンドA4  LEDライトモジュールを自動ドアFix裏側設置
LEDライトモジュール拡散型 LEDライトパネルA2
LEDライトモジュール10T-LDP型

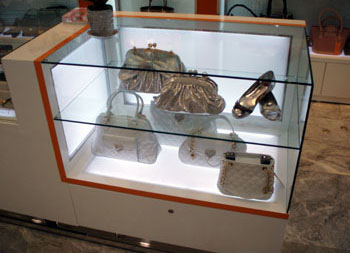

ショーケースの商品照明用

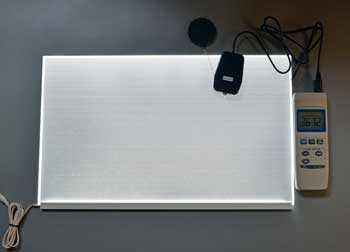

LEDライトパネルA2輝度UPタイプ
照度計目盛り337×10倍:3370Lux
:

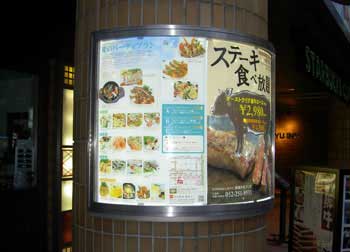

LEDライトモジュール曲面加工の写真パネル LEDライトパネル600×600

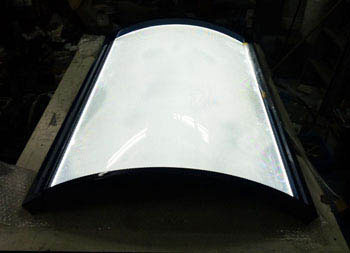

LEDライトパネル R=610 W=800 H=1200 LEDライトパネル600×600

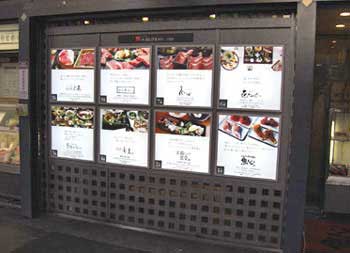

京都河原町あじびる案内板

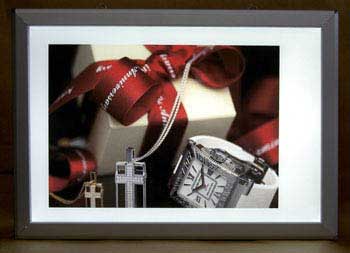

LEDライトパネルA3 LEDライトモジュール変形 LEDライトパネル フレームイラスト LEDライトパネル 配線
LEDライトパネルの種類 LEDライトパネル価格表
  LEDライトパネル種類別仕様寸法  (価格表)        お問合せ
   下記一覧は一部です。 詳しくはこちらへ
                                          (特価販売中)
屋内型(SFR23)
フレーム外寸 メディア寸法 フレーム内寸 厚み chip
重量 照度 消費
電力
図面
Lux LED AC
A0G−L2313-SFR23 875×1223 841×1189 829×1177 24 3 180 14.0kg 2100 43W A0-G 5A
A1G−L2316-SFR23 628×875 594×841 582×829 24 3 102 7.6kg 2100 24W A1-G 3A
A2G−L2316-SFR23 454×628 420×594 408×582 24 3 48 4.4kg 2100 12W A2-G 1.5A
A3G−L1316-SFR23 331×454 297×420 285×408 24 3 24 2.7kg 2100 6W A3-G 1.5A
A4G−L1316-SFR23 244×331 210×297 198×285 24 3 12 1.5kg 2100 3W A4-G 1.5A
B0G−L2313-SFR23 1064×1490 1030×1456 1018×1444 24 3 216 20.0kg 1800 52W B0-G 3A×2
B1G−L2313-SFR23 762×1064 728×1030 728×1030 24 3 156 10.9kg 2200 36W B1-G 5A
B2G−L2313-SFR23 549×762 515×728 515×728 24 3 78 6.1kg 2200 19W B2-G 3A
B3G−L1313-SFR23 398×549 364×515 264×515 24 3 39 3.6kg 2200 9W B3-G 1.5A
B4G−L1313-SFR23 291×398 257×364 245×352 24 3 18 2.3kg 2200 4W B4-G 1.5A
B5G−L1316-SFR23 216×291 182×257 170×245 24 3 12 1.6kg 2200 3W B5-G 1.5A
屋外型(防水型) 在庫 フレーム外寸 メディア寸法 フレーム内寸 厚み chip 重量 照度 消費
電力
図面
Lux 縦型 横型
A0G-L2313-SF55 916×1264 841×1189 810×1168 45 3 174 21.2kg 2100 42W A0GH A0GW
A1G-L2316-SF55 669×916 594×841 563×810 45 3 108 12.9kg 2100 26W A1GH A1GW
A2G-L2316-SF55 495×669 420×594 389×563 45 3 48 7.9kg 2100 12W A2GH A2GW
B0G-L2313-SF55 1105×1531 1030×1456 999×1425 45 3 216 29.1kg 1800 52W B0GH B0GW
B1G-L2313-SF55 803×1105 728×1030 697×999 45 3 150 17.2kg 2200 36W B1GH B1GW
B2G-L2313-SF55 590×803 515×728 484×697 45 3 72 9.7kg 2200 17W B2GH B2GW
LEDライトパネルの図面 モジュール式 スナップ式 屋外型(縦型)
モジュール断面 スナップ23断面 スナップ35断面 屋外型(横型)
*LEDライトパネルを検査用などで使用される場合は乳半の拡散板仕様の方がベストです。
  (現在大手の映像機器製造メーカーなどで、検査用に使用していただいております。)

*LED chip:日亜化学の白色7000K::昼白色5000K:Samsungの電球色3000Kを使用しています。

  (LED-Chip数は・・1in-chipタイプ・3in-chipタイプ別に表示しています。)

*LEDライトパネルの特注仕様と在庫について。
(特注仕様) @サイズの特注・・・最大W1200×H2400まで
         A輝度の特注(輝度UP・・・(輝度UP型)・・・
3000Lux〜8000Lux
         Bフレーム色はアルミシルバー及びブラック(黒色)。屋外用はアルミシルバーのみ。

 CLED-chipの色温度変更:標準白色7000Kを電球色3000K・昼白色5000K・青白色9000K
         D屋外用防水フレーム型(厚み45mm 幅53mm)前面扉鍵付き、ACアダプター内蔵仕様
          納期は別途受注後に連絡(2週間程度)

(在  庫):○印・・・通常在庫有り(即納品)・在庫切れ納期10日間程度
        △印・・・納期2週間程度
           ・・・受注品:都度制作(納期2週間)
         ・・・・特注品:製作台数で都度見積、受注を確認し入金後に製作(納期2週間程度)
LEDライトパネルはACアダプターなど全てセットしております。
画面のメディアのみ制作頂きましたら、すぐに使用できます。
個人でメディアの制作には、インクジェットプリンターを利用してエプソンの電照用バックライトフイルムなどに印刷して使用出来ます。
 LED ライトパネル価格表
    LED-Chip側面配置の導光板仕様照明パネル  (アルミフレーム:厚み24mm)
     下記の価格表は抜粋です。詳しくはこちらへ   WEB-shop特価販売中

屋内用SFR23 在庫 税抜価格 消費税込 外寸 メディア寸法 重量 輝度
Lux
消費
電力
A4G-L1316-SFR23 17,000 17,850 244×331×24 210×297 1.8kg 2100 3W
A3G-L1316-SFR23 24,000 25,200 331×454×24 420×297 2.7kg 2100 6W
A2G-L2316-SFR23 36,000 37,800 454×628×24 420×594 4.4kg 2100 12W
A1G-L2316-SFR23 62,000 65,100 628×875×24 594×841 7.6kg 2100 23W
A0G-L2313-SFR23   126,000 132,300 875×1223×24 841×1189 14.0kg 2100 42W
B5G-L1316-SFR23 17,000 17,850 216×291×24 182×257 1.6kg 2200 2W
B4G-L1313-SFR23 23,000 24,150 291×398×24 257×364 2.3kg 2200 4W
B3G-L1313-SFR23 33,000 34,650 398×549×24 364×515 3.6kg 2200 9W
B2G-L2313-SFR23 49,000 51,450 549×762×24 515×728 6.1kg 2200 17W
B1G-L2313-SFR23 88,000 92,400 762×1064×24 728×1030 10.9kg 2200 36W
B0G-L2313-SFR23   174,000 182,700 1064×1490×24 1030×1456 20.0kg 1800 52W
9030-L1316-SFR23   58,000 60,900 900×300×24 868×254 4.5kg 2100 12W
12030-L1316-SFR23   65,000 68,250 1200×300×24 1168×254  5.8kg 2100 17W
14030-L1316-SFR23   80,000 84,000 1400×300×24 1368×254  7.0kg 2100 19W
15030-L1316-SFR23   83,000 87,150 1500×300×24 1468×254  7.2kg 2100 21W
18030-L1316-SFR23   121,000 127,050 1800×300×24 1768×254  8.0kg 2100 25W
80120-L2313-SFR23   149,000 156,450 800×1200×24 768×1168  15.0kg 2200 33W
90120-L2313-SFR23   158,000 165,900 900×1200×24 868×1168  16.6kg 2000 33W
90180-L2313-SFR23   240,000 252,000 900×1800×24 868×1768  24.8kg 2000 25W
*上記LEDライトパネル,屋内用SFR23は全てACアダプター付き価格です。
屋外用防水型 在庫 税抜価格 消費税込 外寸 メディア寸法 重量 輝度
Lux
消費
電力
A2G-L2316-SF55   72,000 75,600 495×669×45 420×594 7.9kg 2100 12W
A1G-L2316-SF55   110,000 115,500 669×916×45 594×841 12.9kg 2100 26W
A0G-L2313-SF55    182,000 191,100 916×1264×45 841×1189 21.2kg 2100 42W
B2G-L2313-SF55    89,000 93,450 590×803×45 515×728 9.7kg 2200 17W
B1G-L2313-SF55    159,000 166,950 803×1105×45 728×1030 17.2kg 2200 36W
B0G-L2316-SF55    224,000 235,200 1105×1531×45 1030×1456 29.1kg 1800 52W
*上記屋外用のLEDライトパネルは全てACアダプター内蔵型です。
*屋外用ライトパネルは前面扉開閉式ですので、設置方向により縦型と横型を注文時にご指示下さい。
※LEDライトパネルの電源配線取り出し位置は標準ではパネル側面となっておりますが、配線位置を裏面への変更もいたします。注文時にご指示下さい。
※Gタイプサイズは挿入のメディア(透過フイルムなどメディア、印刷物のサイズが紙サイズと成っています。)
※特注品(サイズ&輝度・指定色)の価格については、メール及びFAXでお問い合わせ下さい。
  折り返し、お見積書を差し上げます。(小ロットより承ります。)
※ご注文は、弊社SHOPサイト及びメール、FAXにてお願い申し上げます。
EL(エレクトロルミネセンス)electroluminescenceとは・・・・・・

物質がエネルギーにより励起され起こるルミネセンス(発光)現象の一つで、半導体などに電圧を加えて起きるもののこと。

 蛍光体物質が励起源から受け取ったエネルギーを発光して放出することをルミネセンスといい、励起源の種類から、電界により励起するものをエレクトロルミネセンス(EL)と言います。
 ELは発光原理から注入型ELと真性ELに分類され、真性ELのことをELと呼び。注入型EL(分散型EL)は、発光ダイオードなどである。真性EL(薄膜型EL)は、電界により加速した電子が半導体内で発光中心に衝突、発光中心を励起されて発光する。
薄膜EL素子は、厚さ0.3mm程度の発光板の面上で、均一・広範囲にわたる発光が可能な点が特徴である。

(LED(Light Emitting Diode)発光ダイオード
LED(発光ダイオード)は従来の光源に比べて小型で長寿命、かつ電気エネルギーが光エネルギーへと直接変換するため、電気効率の高いランプです。 発光ダイオード(はっこうダイオード)は、順方向に電圧を加えた際に発光する半導体素子のことである。
LED (エルイーディー:Light Emitting Diode) とも呼ばれ、発光原理はエレクトロルミネンス (EL) 効果を利用している。
カンデラとは:光の輝きを表す単位。光度の単位。(1cd)
1カンデラはおよそろうそく一本の輝き。:1cd/uカンデラ≒3.2Lux(ルクス)
に関する物理量には光度、輝度、光束、照度の4つがあります。1気圧における凝固点白金黒体放射
の600000ぶんの1の明るさです。
